바리오키트 VBC 발란스드 캔틸레버 캐리지 (VARIOKIT VBC Balanced Cantilever Carriage)
개요

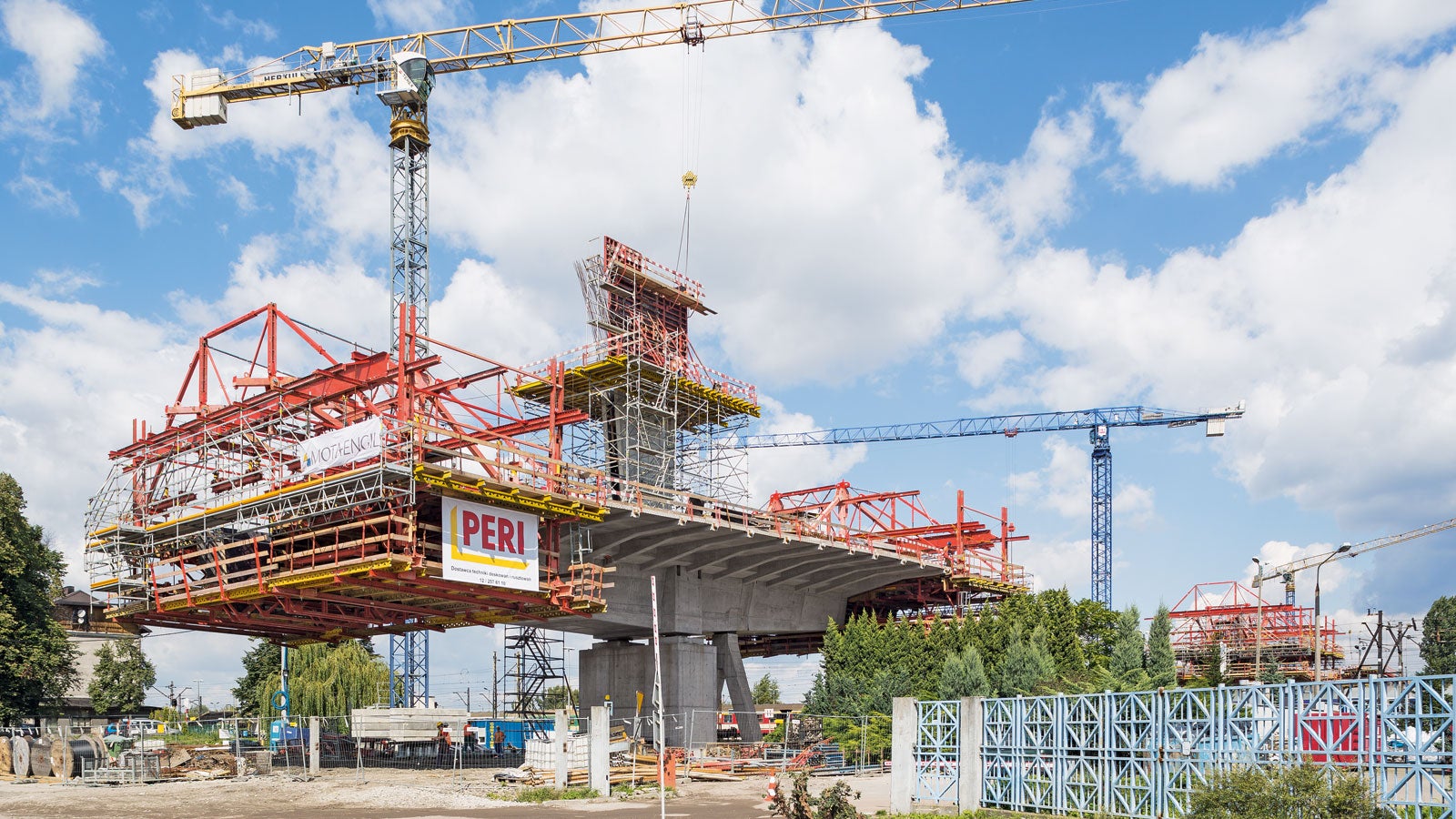

균형있는 캔틸레버 구조 타설을 위한 PERI 의 VARIOKIT 솔루션은 구조물 방식에 대해 특별히 개발된 시스템 구성품이며, 구조물의 지지구조를 완성하기 위한 VARIOKIT 의 핵심 부품으로 구성된 조합이다. VAROIKIT Engineering Construction Kit 를 기반으로, 시스템 구성품을 신속하게 임대하여 사용 가능하다. 캔틸레버 장비는 다양한 교량의 횡단면과 구조에 효율적이고 유연하게 적용할 수 있다.
공기 단축
최대 5.75m 길이의 콘크리트 부분과 높은 하중 지지력 및 통합 유압장치를 사용하여 공기 단축 가능
비용 절감
VAROIKIT Engineering Construction Kit 와 프로젝트별 엔지니어링 솔루션을 기반으로 실제 임대 가능한 시스템 구성요소가 결합되어 비용 절감이 가능
안전한 비계 방식

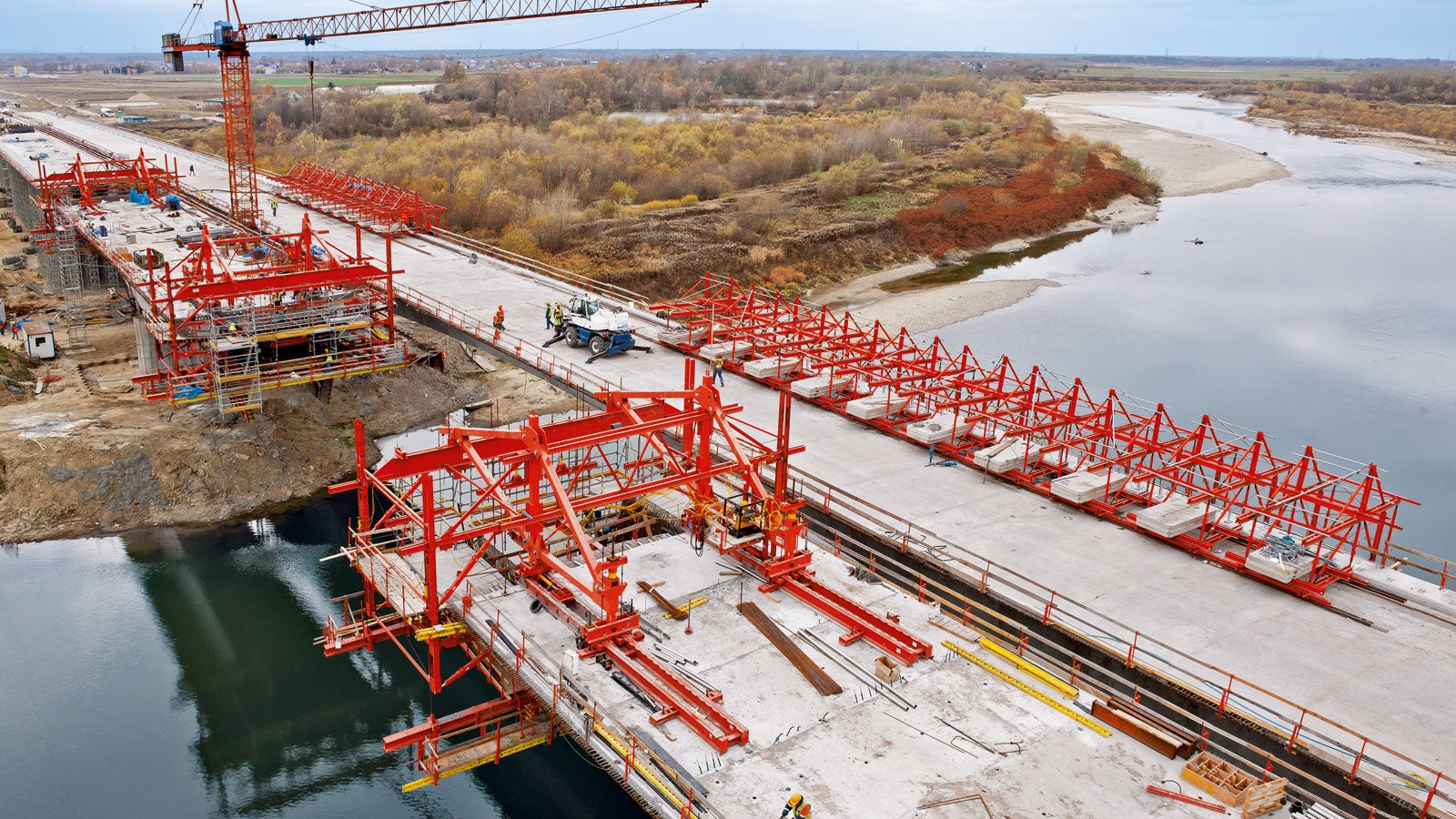

PERI UP 모듈식 비계와 호환하여 모든 조건에서 안전한 비계 솔루션 제공 가능
기술 세부사항

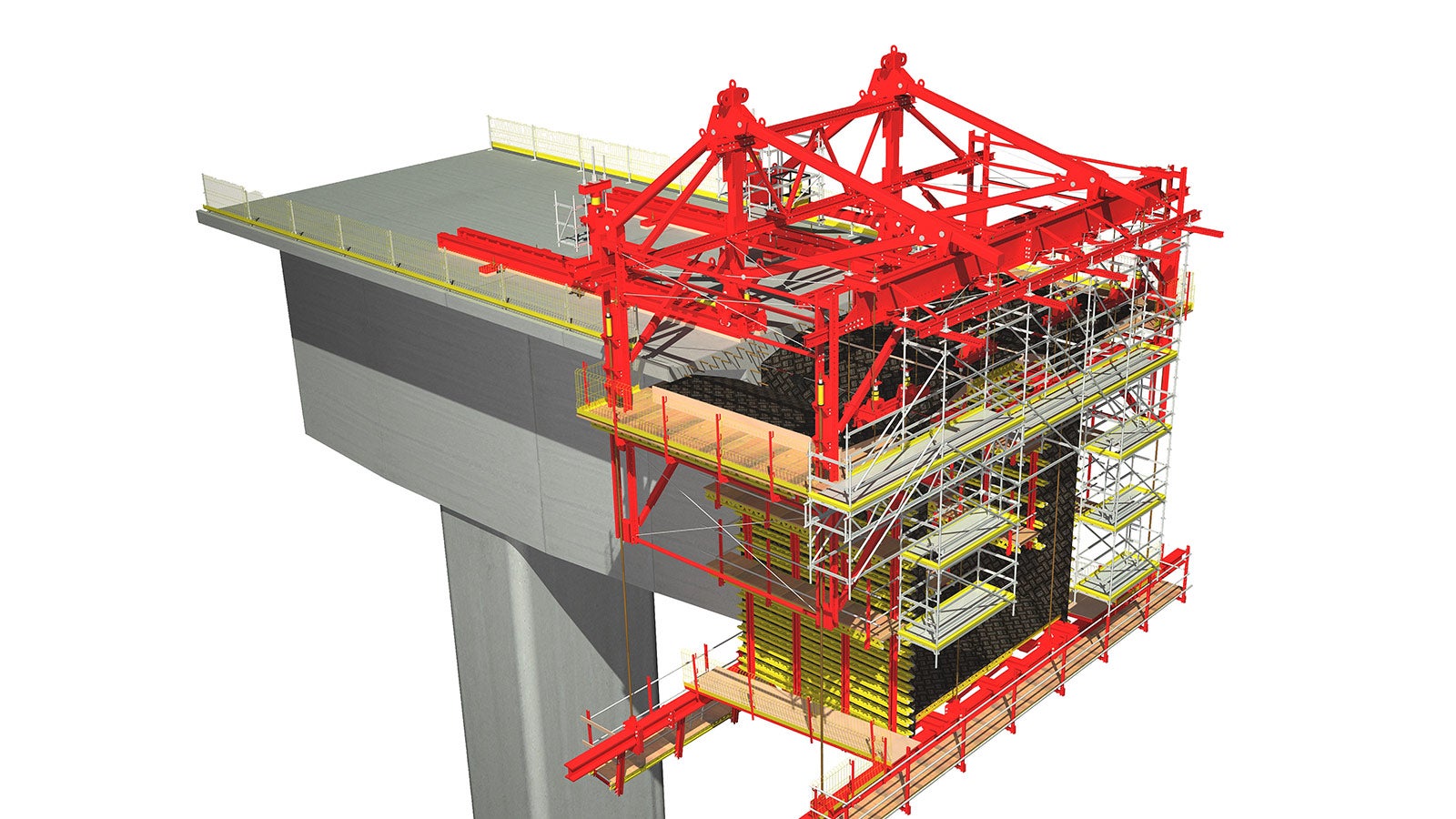

발란스드 켄틸레버 장비는 미경화 콘크리트의 하중을 지지 구조물에 전달하여 거푸집 작업을 구간에서 구간으로 이동시킨다. 비어있는 박스 단면의 변화에 적용하기 위해 VARIO Wall Formwork 으로 구성된 거푸집이 사용된다.
- 2개의 메인 프레임이 있는 표준 응용 프로그램을 사용하여 최대 300톤의 콘크리트 단면 중량 허용

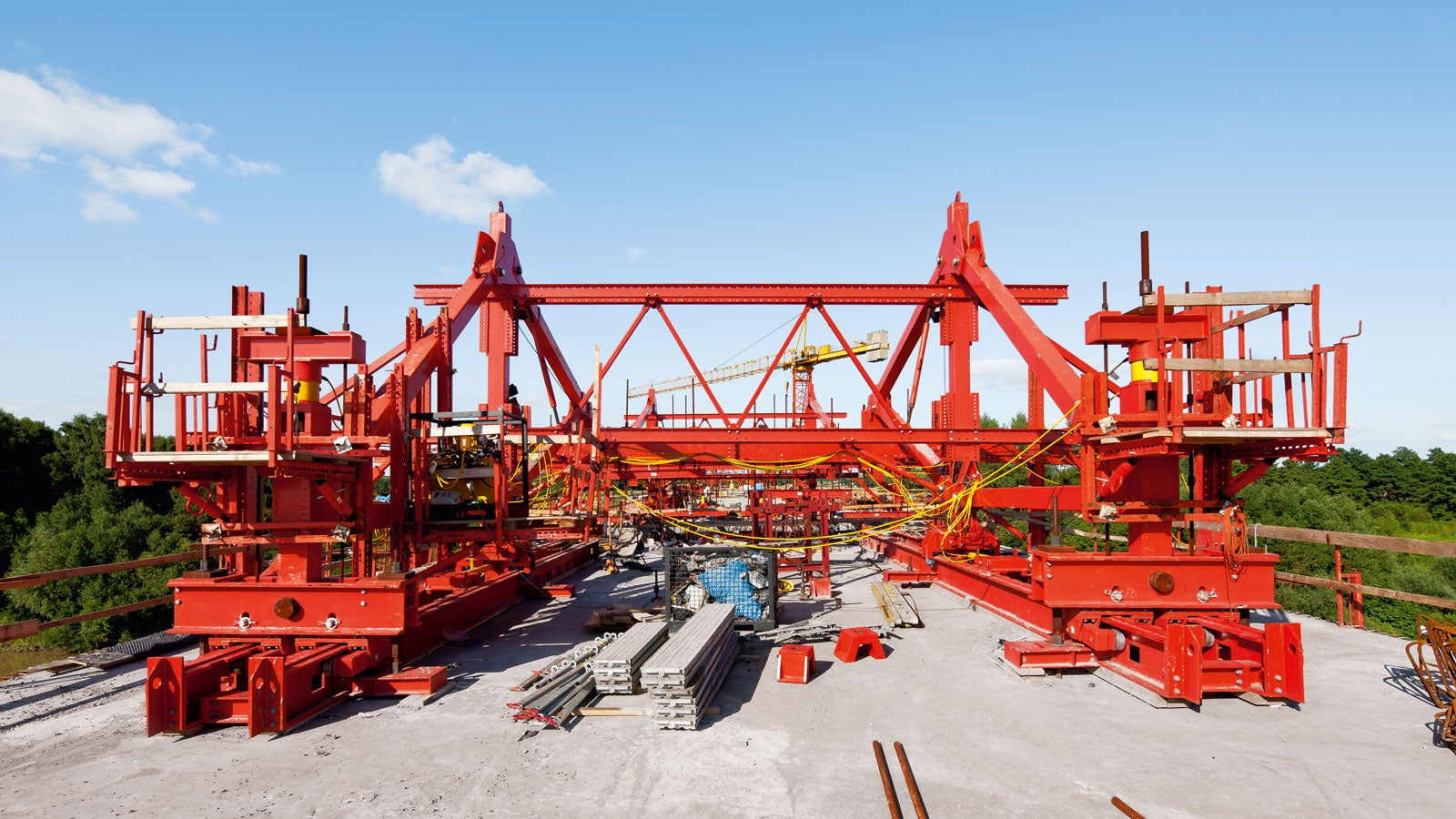

- 최대 5.75m 의 구간 길이
- 횡방향 및 종방향 경사에 대해 최대 적용 가능
- 반지름 및 나선형 곡선 구조물에 사용 가능
- 재료 활용도가 높아 무게 최적화 가능
- 통합 유압 장치를 통한 자동 설정이 가능하여 정확한 치수 및 정확한 결과 산출 가능
- 추가 작업 없이 모든 모듈 재사용 가능
