알씨에스 맥스 레일 클라이밍 시스템 (RCS MAX Rail Climbing System)
개요

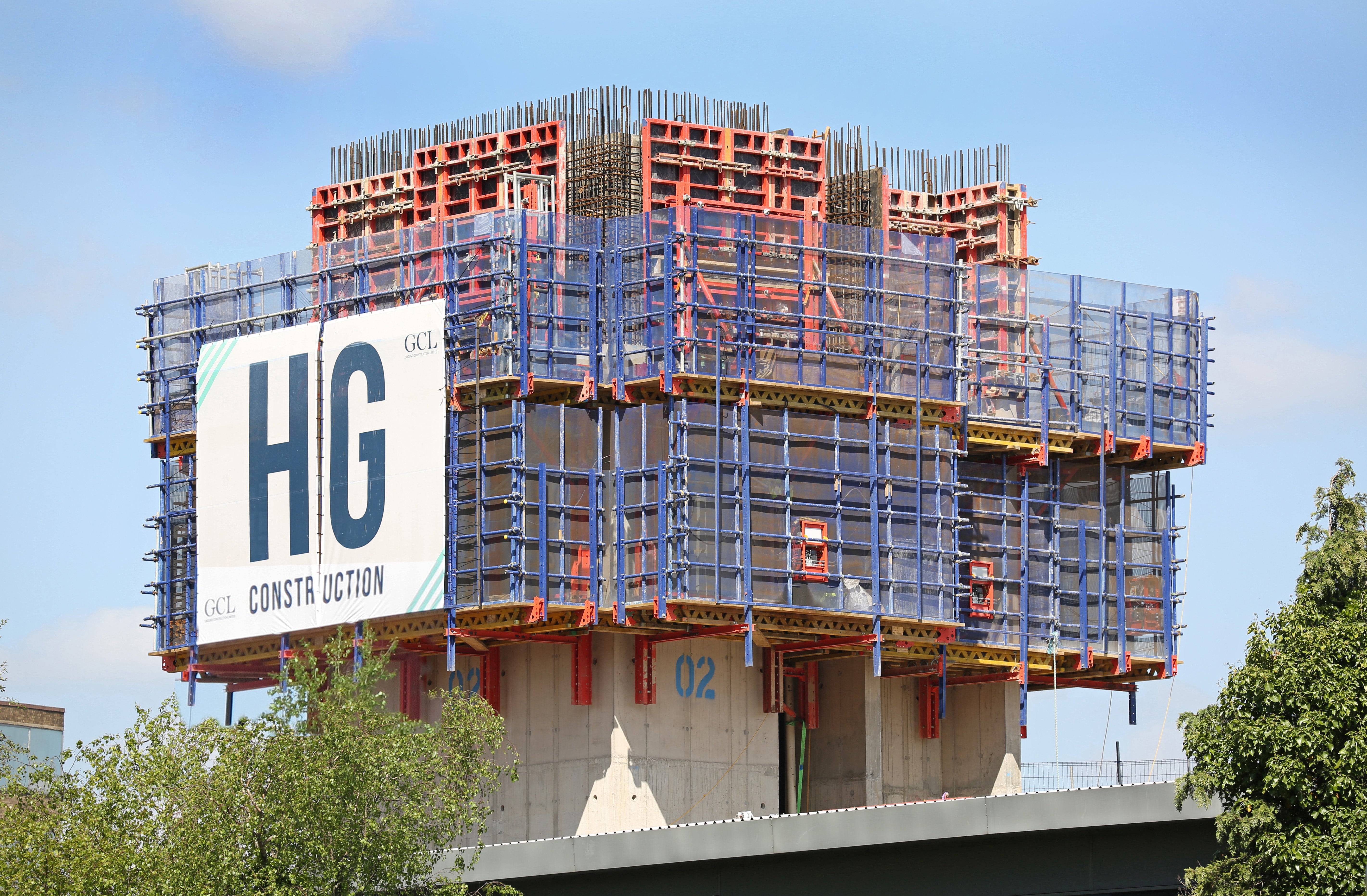

신제품 알씨에스 맥스 레일 클라이밍 시스템은 수많은 노력과 테스트 끝에 개발된 클라이밍 시스템입니다. 새로운 알씨에스 맥스 모듈 (알씨에스 맥스 유압장치 및 드라이브 레일) 은 기존 알씨에스 시스템 구성요소에 손쉽게 추가하여 활용할 수 있습니다.
기존과 달리 완전히 새로운 접근 방식으로 개발함으로써, 알씨에스 맥스 레일 클라이밍 시스템은 인양 기술의 혁신을 가져왔으며, 건설 현장에서의 시공 능력과 안전성을 개선하였습니다.
이같은 혁신을 통해 보다 적은 단계로 다수의 발판을 동시에 인양할수 있으며, 하부 인양 섹션을 통해 하중을 전달할 수 있습니다. 이로써, 다음 인양 구간에 대한 공정 준비를 더욱 신속히 할 수 있으며, 짧은 인양 주기로 인하여 시공 기간을 단축시킬 수 있습니다. 또한, 모듈식 디자인 덕분에 현장에서 파손된 부품을 손쉽게 교체할 수 있어 작업 시간이 절약됩니다.
이 직관적이고 기발한 플러그 앤 플레이 방식을 통해 인양 기술을 혁신하고 건설 현장의 생산성과 안전성을 개선할 수 있습니다. 전기 기사나 유압 전문가의 도움 없이도 간단히 설치가 가능하며, 호스와 실린더는 최초 설치된 위치에서 추가적으로 위치를 변경할 필요가 없습니다. 무선 제어 장치를 사용하여 작업자가 비좁은 발판 내부를 자유롭게 움직일 수 있고 발에 걸려 넘어지는 위험을 방지할 수 있으며, 더욱이 경량 소형 구성품들로 인하여 협소한 시공 현장에 사용하기 적합합니다.
이렇듯, 알씨에스 맥스는 안전성 측면에서도 완전히 새로운 기준을 보여줍니다. 분산형 유압장치로 인하여 과부하 또는 충돌 시 시스템이 자동으로 중지됩니다. 또한 모든 장치를 동시에 인양할 수 있으며, 다양한 원격 제어가 가능한 자동 제어 스위치 그리고 각 발판의 비상 정치 스위치와 같은 지능형 기능으로 현장 작업자의 안전한 작업을 지원합니다.
알씨에스 맥스 레일 클라이밍 시스템의 이점:
보다 높은 생산성으로 신속한 시공
다수의 발판을 동시에 인양하여 인양 주기 단축
손쉬운 사용
직관적인 운용 과정과 플러그 앤 플레이 방식을 갖춘 경량의 구성 요소
혁신적인 안전 관리
지능형 기능과 단순한 작업 공정 기반

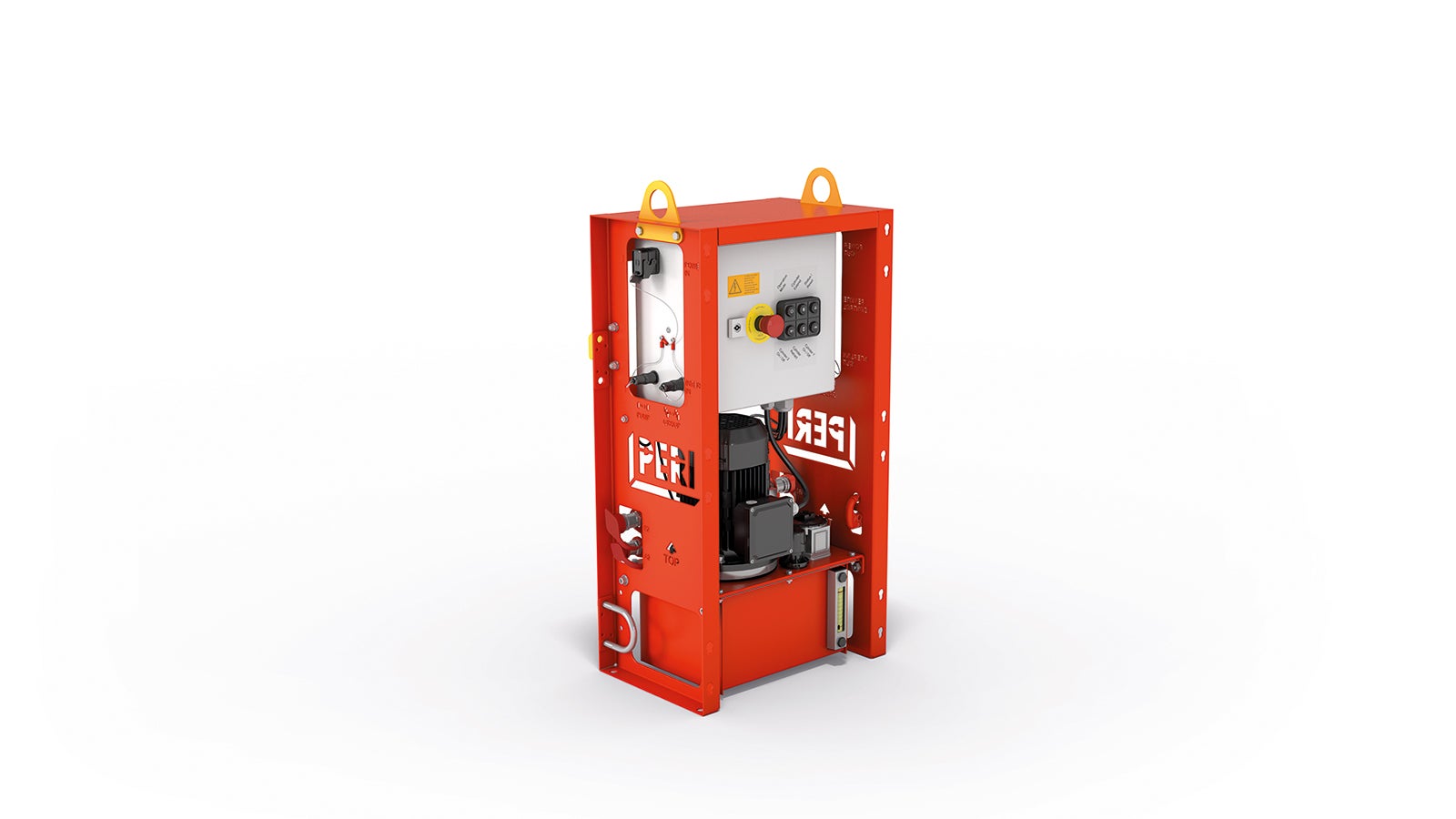

유압 장치
알씨에스 맥스 유압 장치는 다수의 발판을 동시에 인양함으로써, 안전 장치가 없는 노출된 측면 구간이 발생하지 않으므로 낙하 위험을 방지하여 시공 현장의 안전성을 향상시킵니다.
자동 인양 과정은 간단한 작업 단계로 구성되며, 특별한 교육 없이 직관적인 절차로 이루어 집니다. 또한 케이블을 통해 장치에 연결된 디스플레이 화면을 통해 인양 과정 전체를 모니터링 할 수 있어, 오류가 발생될 확률이 매우 적습니다.

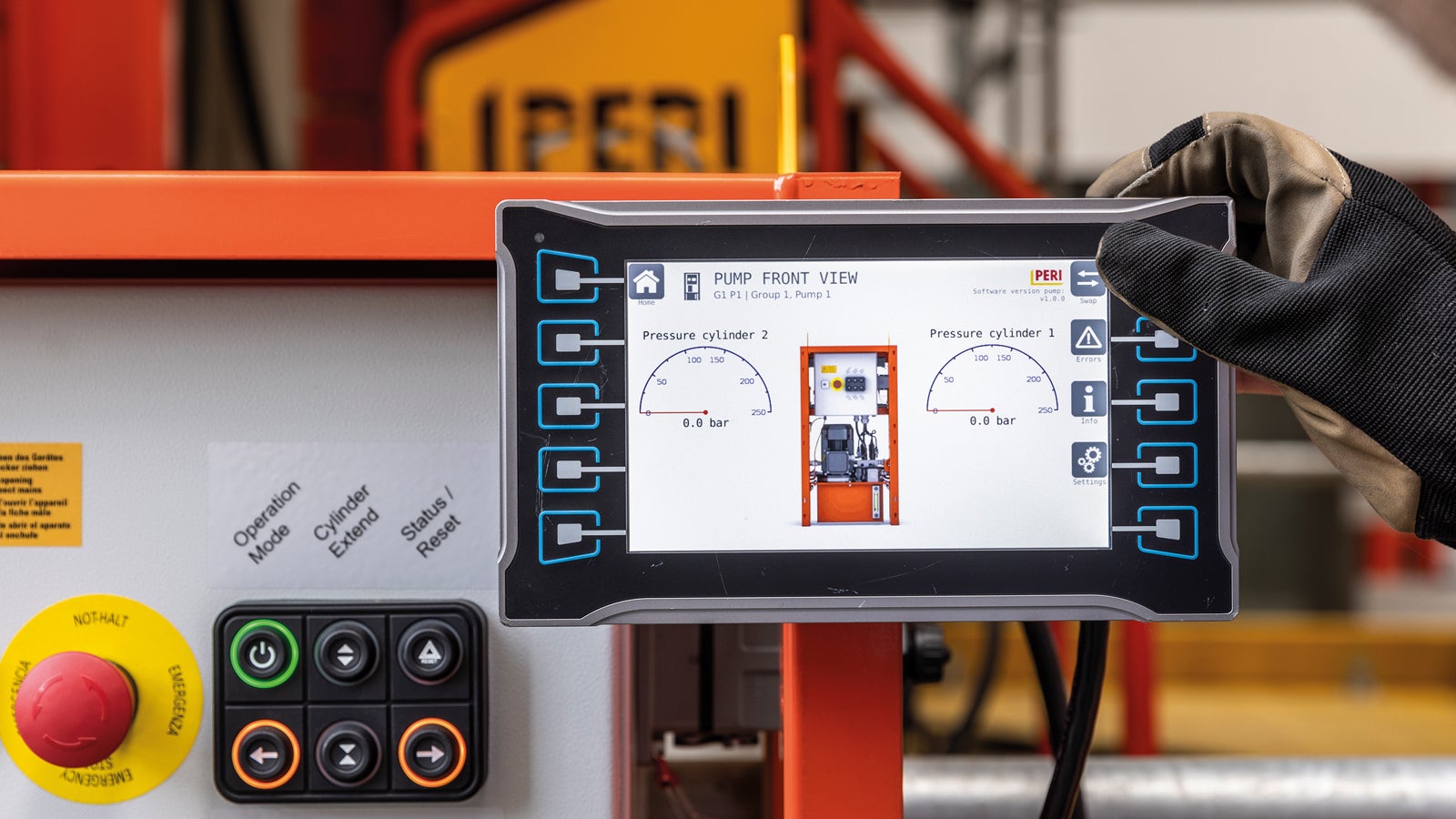

오류 발생 시 디스플레이 화면의 신호를 통해 즉각적으로 확인이 가능하며, 문제를 신속하게 감지하여 현장에서 즉각적인 대응이 가능합니다. 이렇듯 알씨에스 맥스는 현장에서 오류 문제로 인한 작업 중지 시간을 최소화 하며 생산성을 높일 수 있습니다.
알씨에스 맥스 유압장치의 이점:
안전 장치 없는 위험구간 최소화
여러 발판이 동시 인양됨으로써 안전 장치가 없는 가장자리 구간이 최소화되어 낙하 위험을 방지
제어가 용이
디스플레이 장치를 통해 인양 과정 전체 제어가 가능
신속하고 정확한 오류 탐지
디스플레이 상의 메시지와 오류 신호를 통한 오류 감지
드라이브 레일

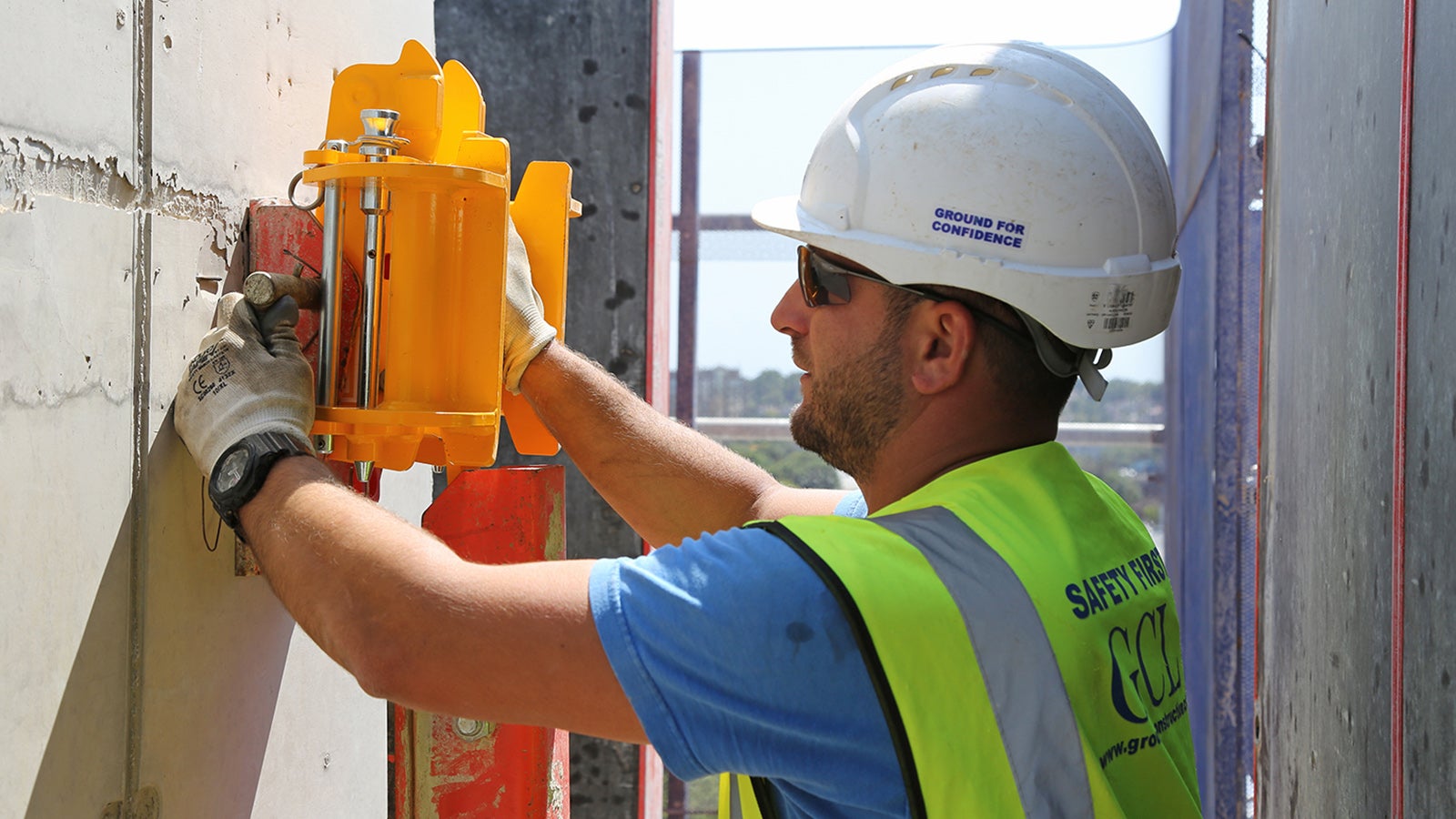

알씨에스 맥스 드라이브 C 및 CL 을 사용하면 안전하게 발판의 레벨 이동을 할 수 있으며, 이 과정에서 레일은 항상 벽체에 완전히 고정되어 있습니다. 타설 공정에서 발생되는 수직 하중은 클라이밍 슈를 통해 경화된 콘크리트 구간으로 전달되고, 이를 통해 콘크리트 타설 주기가 단축되어 시간 및 비용을 절약할 수 있습니다.
최소화된 작업 공정으로 간단한 조작 운용이 가능하여 인양 절차가 매우 최적화 됩니다. 또한, 버튼 조작만으로 추가 설정 없이 간편하게 발판을 자동 인양시킬 수 있습니다.
유압 실린더를 사용하여 발판을 750mm 씩 인양할 수 있습니다. 이렇게 실린더 사이클이 감소하면, 다음 구간으로 이동하기 위한 필수 공정이 줄어들게 됩니다. 더욱이, 짧은 고정 호스로 인양 과정의 압력 손실을 줄여줌으로써, 필수 전력 공급만으로 보다 효율적인 작업이 가능합니다.
알씨에스 맥스 드라이브 레일의 이점:
신속한 공정 주기
경화된 콘크리트 구간에 수직 하중이 전달되어 신속한 작업 가능
최적화된 인양 과정
추가 조절 작업 없이 신속하고 간편하게 자동 인양 가능
실린더 사이클 감소
다음 구간으로의 이동을 위한 작업 최소화
작업 현장에 가장 적합한 드라이브 레일은 무엇일까?
알씨에스 C 맥스 드라이브 레일:
- 경사 구간에도 손쉽게 적용 가능
- 고층 건물에 최적화
- 새로운 특징: 실린더가 시스템에 완벽히 결착되어 동시 인양되며 번거로운 추가 작업이 필요치 않아 보다 안전한 작업과 신속한 인양 가능
- 알씨에스 피 맥스를 사용하여 외부 안전망에 대한 새로운 기준 설정: 실린더가 시스템을 동시 인양하게 함으로써, 모든 발판의 외부 안전망이 밀실하게 설치 및 인양
알씨에스 CL 맥스 드라이브 레일:
- 알씨에스 C 맥스보다 대략 2m 짧은 길이
- 저층 건물에 최적화
- 새로운 특징: 길이 연장이 필요치 않음. 스핀들이 결합된 새로운 경사 연결재를 통해 상단 클라이밍 슈에 손쉽게 접근할 수 있으며, 벽면 돌출부나 단순한 구조물에도 쉽게 적용이 가능함. 또한, 실린더가 시스템에 부착되어 있어 실린더와 시스템이 함께 인양될 수 있음.
