그리드플렉스 슬라브 거푸집 시스템 (GRIDFLEX Slab Formwork System)
제품개요
GRIDFLEX 슬라브 시스템은 두께 67cm까지의 슬래브에 적용이 가능하며, 탈형 후 도배나 마감 작업이 가능한 콘크리트 품질을 확보할 수 있습니다. 타설면 하부에서 최소 수량의 자재로 설치 되도록 설계되어 있어 가장 안전한 환경에서 최단 시간에 작업을 완료할 수 있습니다.
안전성
모든 조립 단계에서의 최상의 안전한 폼 설치 작업
단순성
최소 종류의 부재 사용 : 한 종류의 프롭 헤드 및 단 한가지의 기본 판넬과 두가지의 필러 판넬로 구성
가변성
모든 형태의 슬라브 형상에 적응 가능한 시스템
호환성
고객의 요구 조건 및 설계 필요 조건에 따라 자유로운 합판 선택 가능
기술적 특장점
- 두께 67cm까지의 슬래브에 적용 가능
- 슬래브 주요 구간 설치에는 단 2가지의 자재 ( 프롭 헤드 & 기본 판넬 ) 만이 소요됨.

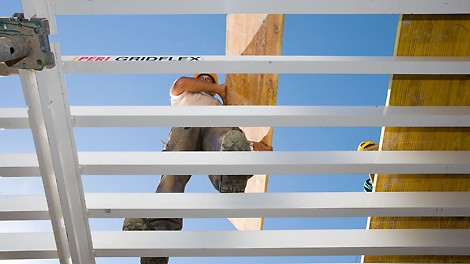

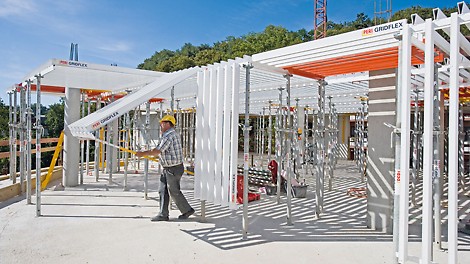

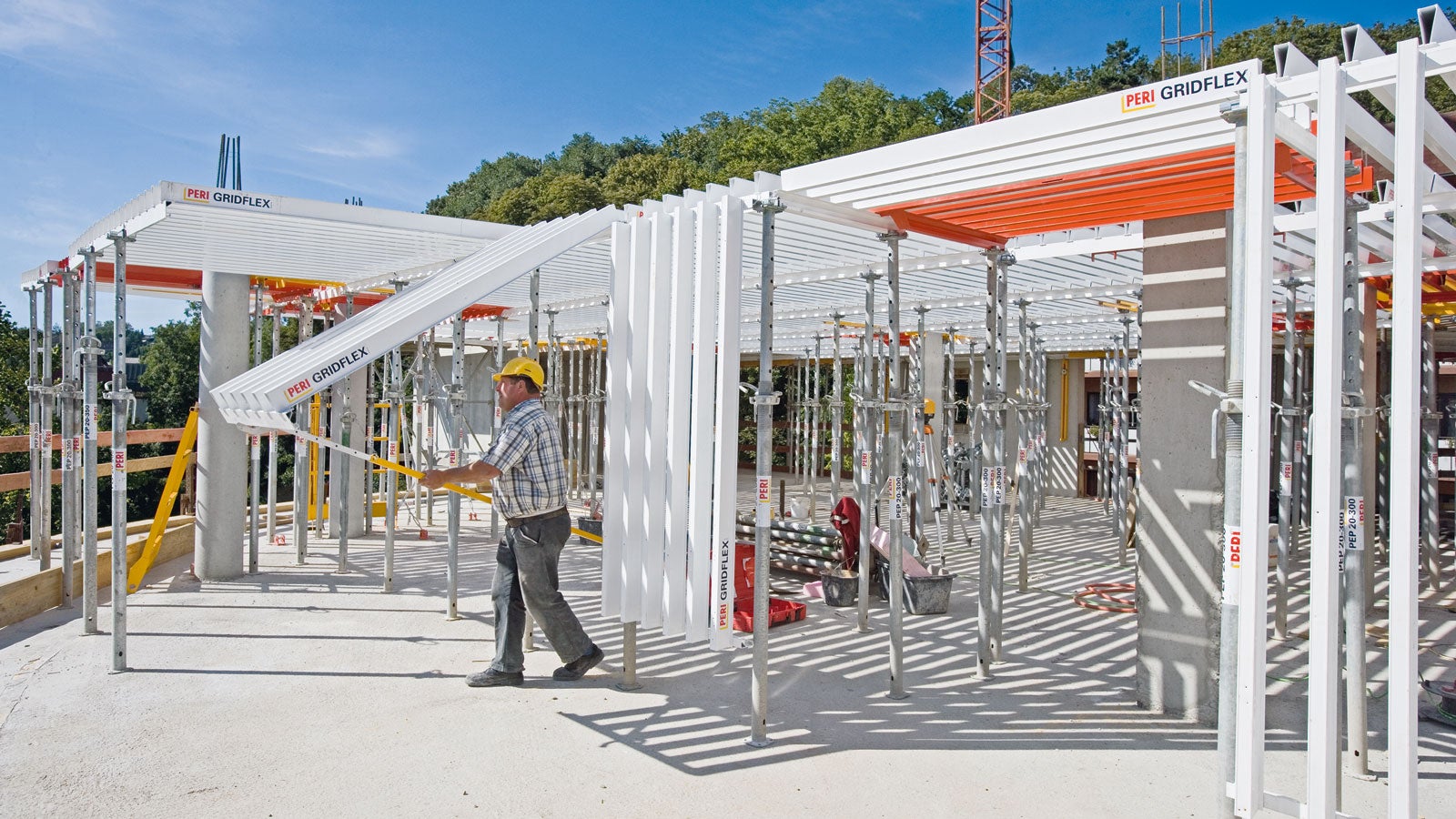

- 최하단 레벨부터 시작되는 단순하고 체계적인 설치 공정

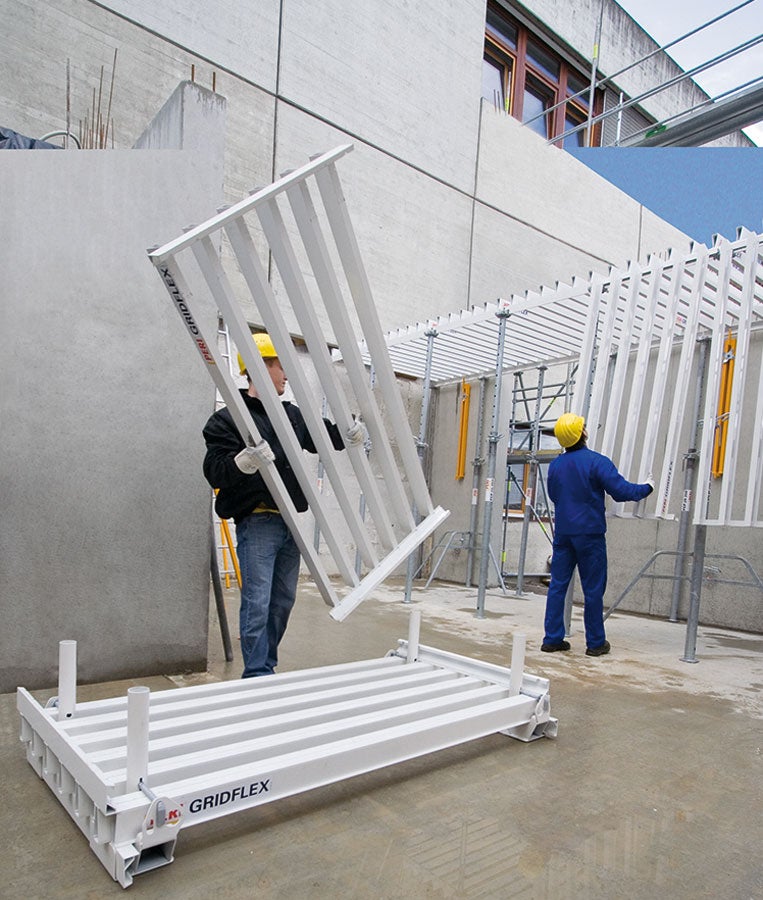

- 경량화된 단일 자재 (기본 판넬 : 중량 20 kg) 만을 이용한 인체 공학적 조립
- 자유로운 합판 적용 가능
- 판넬 설치 방향의 자유로운 전환을 통한 필러 부위의 최소화

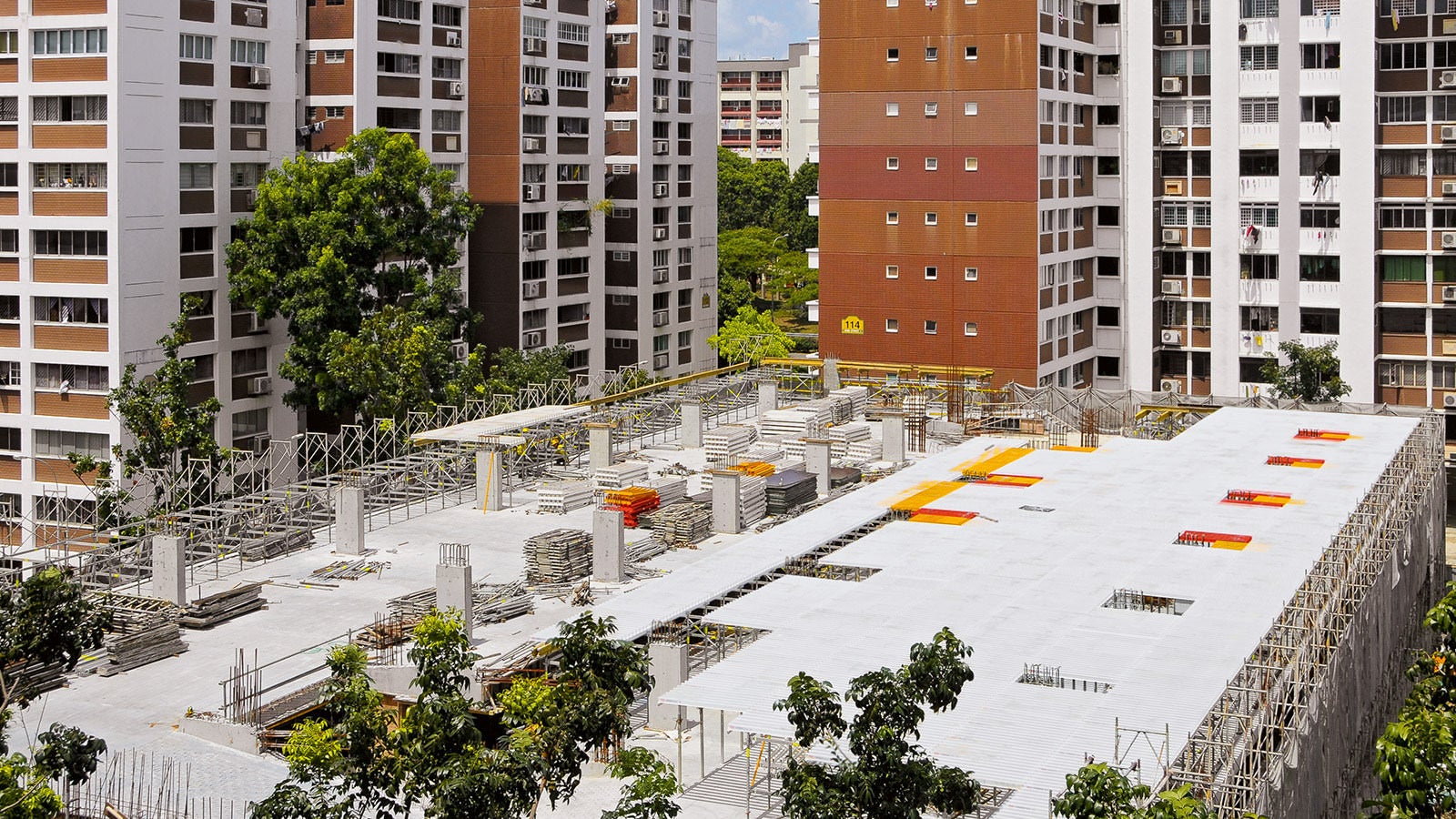

- 오버랩 기능을 통하여 모든 필러 구간은 단 두가지의 필러 판넬로 처리 가능.
- 슬래브 단부에는 안전 난간을 판넬에 고정하여 하부에서 안전하게 설치 가능
- 제공되는 부품을 이용하여 타설된 벽체에 고정하거나 동바리끼리 수평재를 연결하는 방법으로
-
시스템 고정 가능
